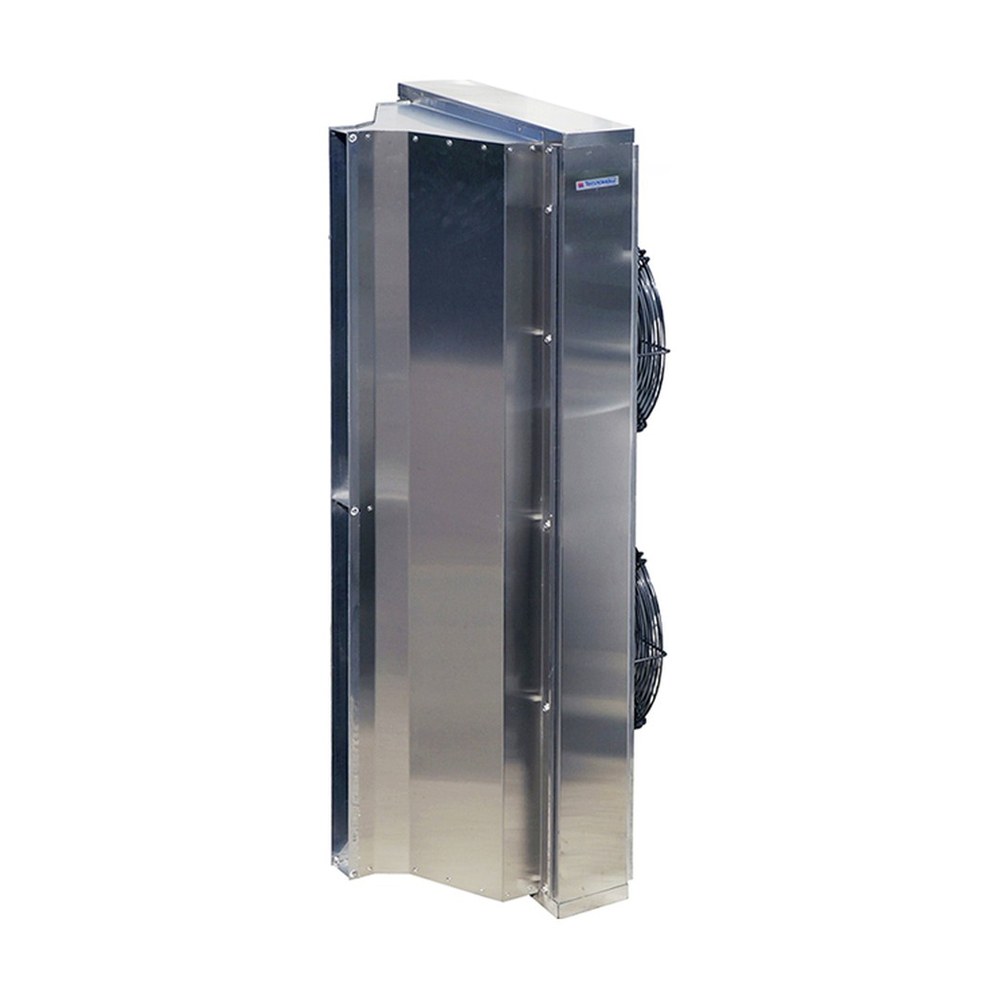

Тепловая завеса КЭВ-95П4061W Тепломаш

Тепловая завеса КЭВ-95П4061W — водяная промышленная завеса серии 400 IP54. Характеристики: мощность 95 кВт, 380/50 В. Полные данные по расходу воздуха и длине струи — в паспорте серии и у инженера ventar-s.ru.

Как работает

Завеса ставится над проёмом или сбоку от него и гонит вниз плоскую струю воздуха. Струя перекрывает проём и не даёт холодному воздуху с улицы заходить внутрь, а тёплому — уходить наружу. Нагрев водяной: внутри медно-алюминиевый теплообменник, подключается к контуру отопления. Тепловая мощность зависит от температуры теплоносителя.

Что это даёт

Где применяется

Как подобрать

Высота проёма должна быть не больше эффективной длины струи модели — уточним по паспорту серии.

Секций ставят столько, чтобы перекрыть проём по всей ширине, иначе по краям пойдёт холод.

Для водяной модели нужны параметры теплоносителя: температура подачи и обратки, расход и давление.

Пришлите ширину и высоту проёма, режим работы дверей и температуру снаружи — подберём типоразмер и мощность.

Тепловая мощность по теплоносителю

Значения — при максимальном расходе воздуха и температуре в помещении +15 °C.

Монтаж и подключение

Ставится и горизонтально над проёмом, и вертикально сбоку — что удобнее по месту.

Между соплом и проёмом не должно быть препятствий: козырьков, вывесок, коробов вентиляции.

Питание: 380/50.

Степень защиты IP54 — учитывайте при установке во влажных и пыльных зонах.

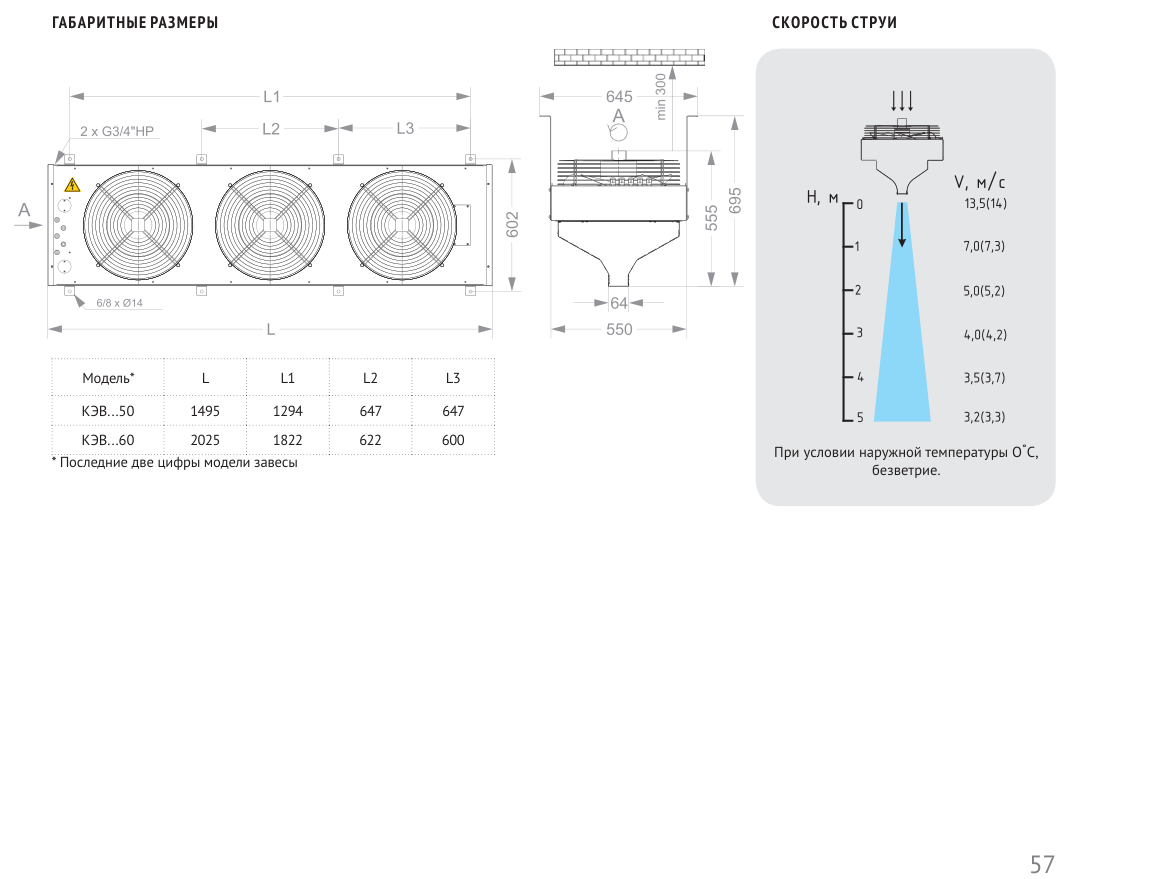

Габаритный чертёж

Габаритные и присоединительные размеры — из каталога завода. Открыть в полном размере

Комплектация

Воздушно-тепловая завеса, герметик, комплект крепежных кронштейнов, паспорт.

Технические характеристики

Важно знать

Оборудование поставляется с заводским паспортом и декларацией соответствия, гарантия завода — 36 месяцев. Высота проёма не должна превышать эффективную длину струи, а суммарная длина секций — быть не меньше ширины проёма. Завеса перекрывает проём, но не заменяет отопление: при постоянно открытых воротах считайте теплопотери отдельно.
